Radiostation RA200 2-8 Mc
Radiostation 200 (Ra200) är en kortvågstation för telefoni- (A3) och telegrafi (A1).
Stationen tillverkades av Standard Radio i slutet av 1950 talet och
är bärbar men kan även monteras i fordon. Vid transport uppdelas utrustningen
på tre eller fyra bördor. Stationen drivs med ackumulatorer (7.2v) och en
generator (allmänt kallad gris). Dessutom finns ett nätaggregat på 220V.
Vid mottagning och lågeffektsändning (0.5 watt) svarar ackumulatorerna ensamma för den ström
som erfordras men vid sändning med hög effekt (8 watt) måste generatorn vara igång.
När stationen är monterad i fordon sker strömförsörjningen med ett speciellt aggregat, som
ansluts till fordonets elektriska system. Sändare och mottagare är skilda enheter,
vilket medger att man begagnar stationen för såväl simplex- som duplextrafik.
Mottagaren kan användas ensam, men inte sändaren eftersom den får sin ström genom
mottagaren. Sändare, mottagare och antennenhet är utförda så, att de tål nedsänkning i
vatten till 1.5 meters djup.

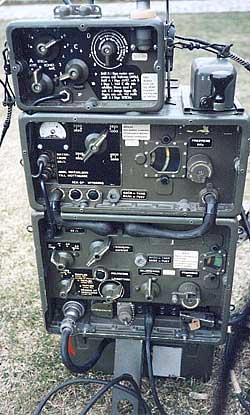

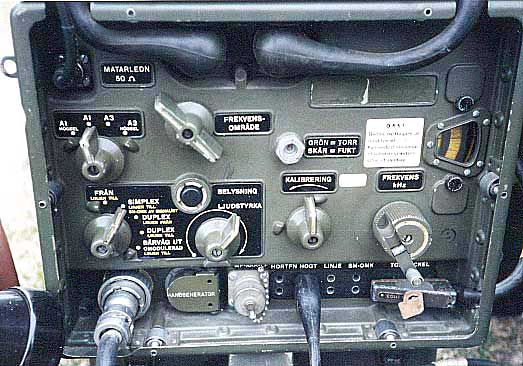

Bilden till höger visar mottagaren, (klicka för större bild). På front-
panelen sitter
funktionsomkopplare (till/från mm), frekvensomkopplare, frekvensratt, frekvensskala,
kalibrering, vågtypsomkopplare, volym, knapp för belysning av skalor, batteri- och
generatoranslutning. Under mottagaren finns batterilådan med 3 alkaliska celler, lådan
är fastspänd i mottagarelådan.

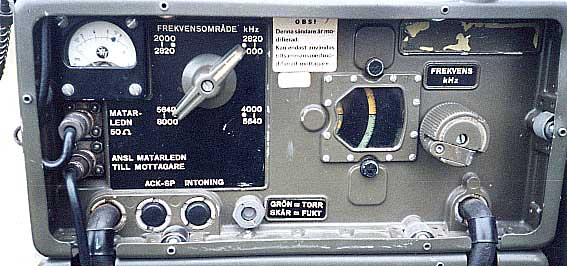

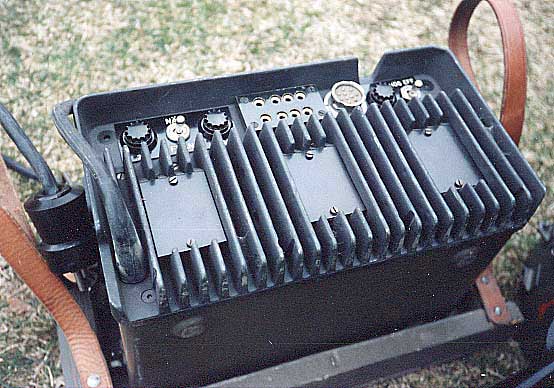

Sändaren (klicka för större bild).
På frontpanelen sitter
frekvensomkopplare, frekvensratt, frekvensskala, intoningsknapp, instrument för avläsning
av batterispänning och antenn-
avstämning. Ovanpå sändaren finns det plats för telegrafnyckeln.

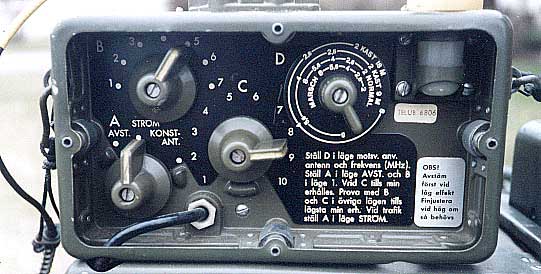

Antennenheten (klicka för större bild). Med antennenheten anpassas
antennen till sändaren. Vred för kontroll av avst., ström och konstant. Grov- och
fininställning av antennanpassningen. Antennfäste för normal- och marschantenn, stiftpropp
för kastantenn och speciella motviktanslutningar.
Tekniska data RA200 - Frekvensområde 2-8 Mhz - Telegrafi (A1), telefoni (A3 amplitudmodulering) -
effekt 0,5 eller 8 Watt, kalibrering av mottagaren på var 50 kHz intoning av sändaren mot mottagaren,
Frekvensinställnings-noggrannhet +-1 kHz - Drifttid är minst 15 timmar för ackumulatorerna, kan
ökas med kontinuerlig laddning med generatorn, 1 timmes laddning ger 2-3 timmars drifttid.
Stationen är lämpad för sändareamatörer att köra CW-QRP på 40- och 80 metersbandet.

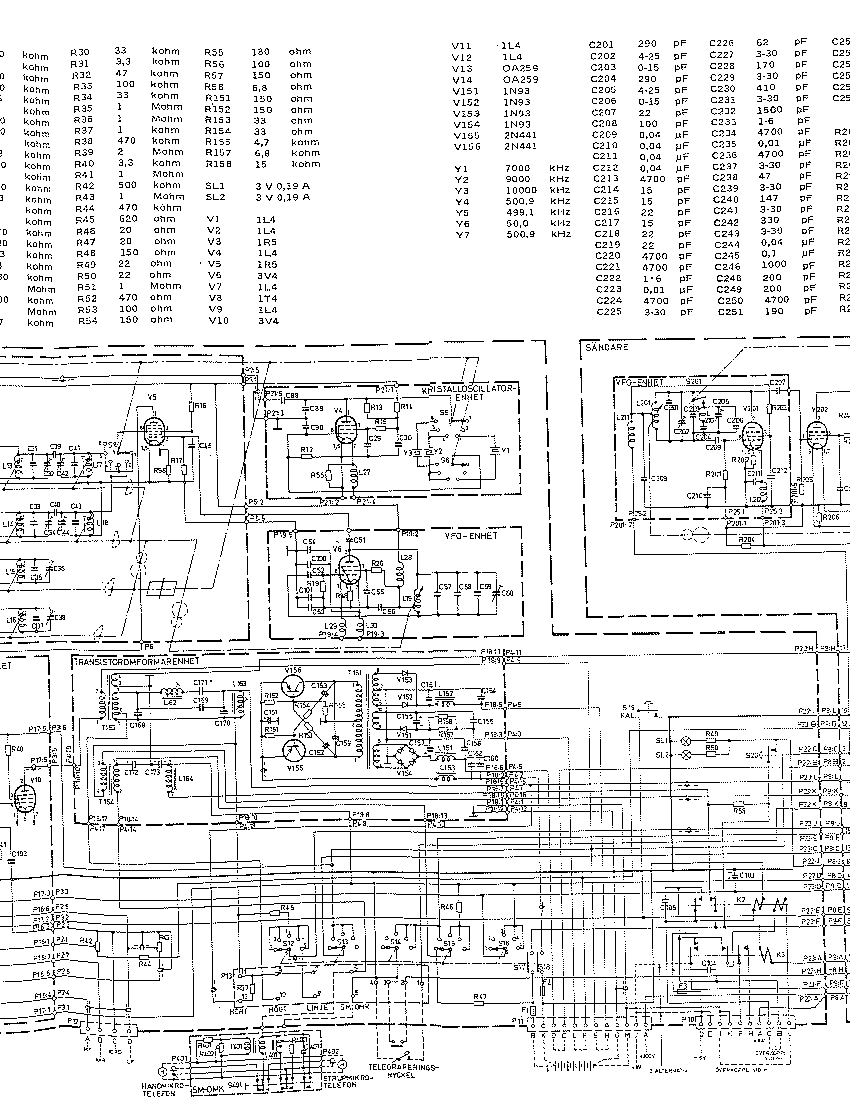

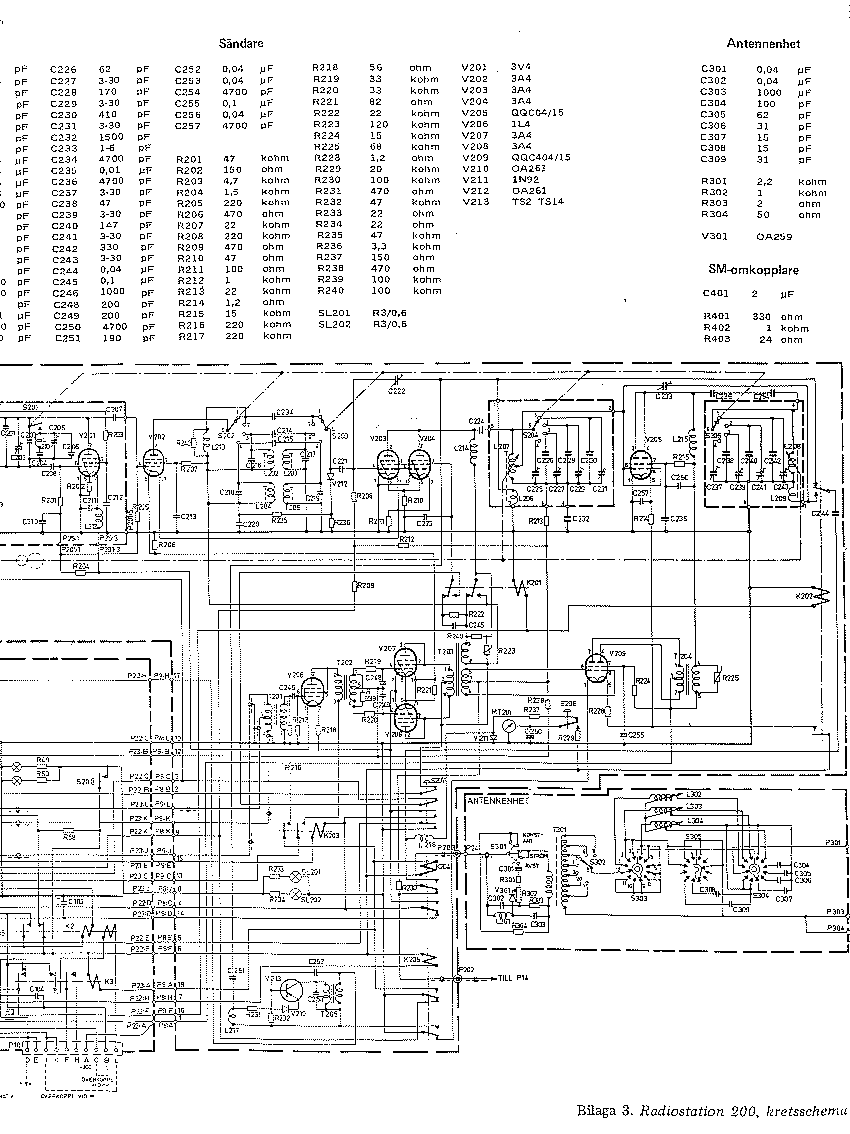

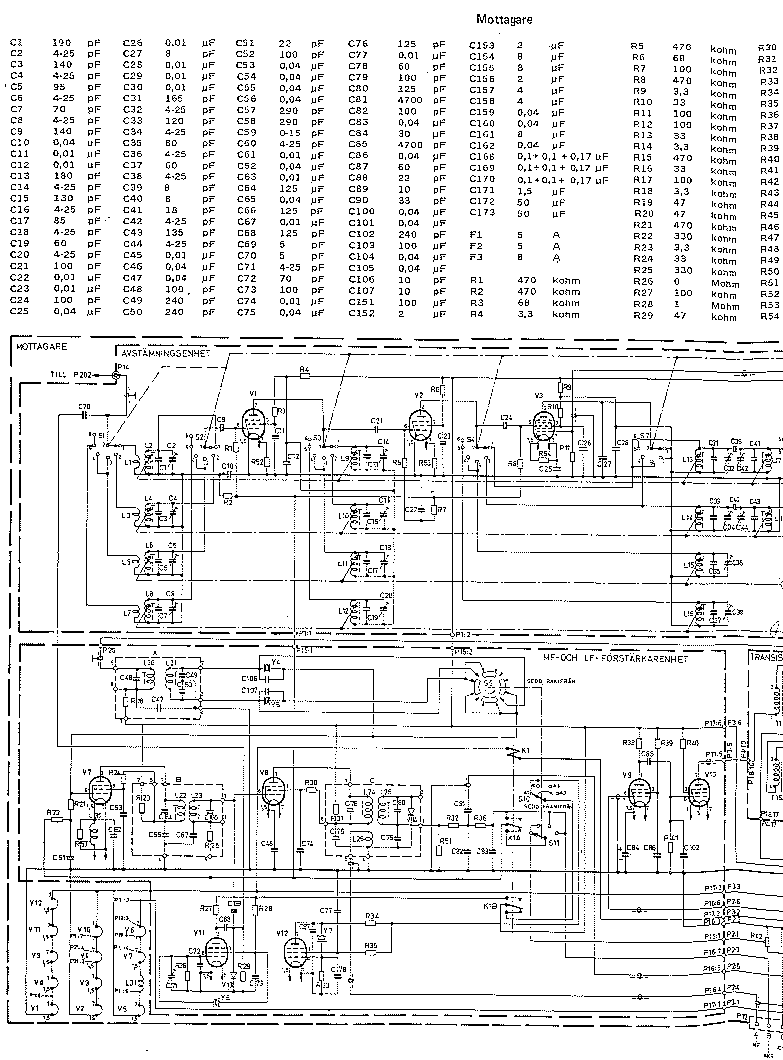

Klicka på resp. del av schema/komponenter del 3/3 - del 1, del 2 och del 3
Vikter - Sändare 4.9 kg - Mottagare 6.9 kg - Antennenhet 1.2 kg - Ackumulator-
låda 8.4 kg -
Tillbehörslåda 10.0 kg - Generator med sittställning 12.5 kg - Omformare 12/24 till 7.2+högspänning
14 kg - Nätdel inklusive låda 20 kg.

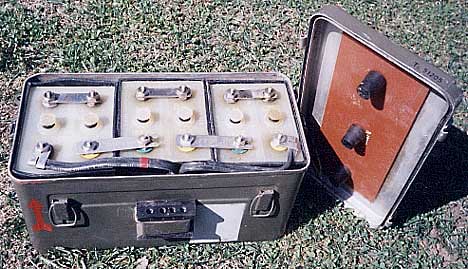

Ackumulatorlåda (klicka för större bild) innehåller tre seriekopplade alkaliska battericeller på vardera 2.5 volt,
varje cell omger sig av ett gummifodral. Batterierna innehåller
syra av lut. Batterilådan är placerad under mottagaren.

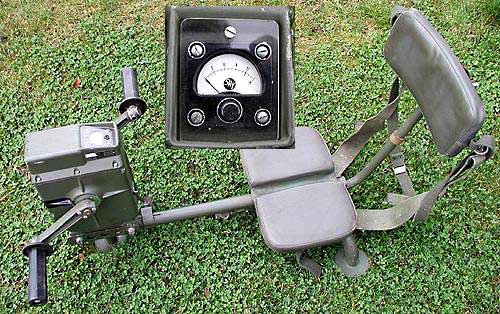

Generatorn (klicka för större bild) används vid sändning med hög effekt och laddning
av ackumulatorerna. Den har ett visarinstrument med skalbelysning för kontroll av den
alstrande spänningen samt hylstag för anslutning av generatorkabel. Till generatorn
hör en sittställning och axelremmar.

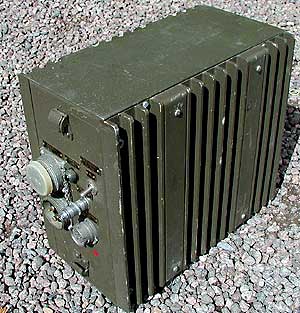

Omformare (klicka för större bild). En 12 eller 24 volts transistoromformare till 7.2 volt och även högspänning till RA200 finns, denna omformare var oftast placerad i fordon. Ansluts till 12/24 bilbatteri, fyrpoligt- och runt bajonett uttag. (samma som nätdelen) Med denna kan man alltså köra RA200 i högeffekt 8 watt, vippbrytare låg- eller högeffekt.
Nätdelen (klicka för större bild). En nätdel för 220 volt finns även till stationen.
Nätdelen gör det möjligt att köra stationen på hög- eller lågeffekt.
Aggregatet lättillgängligt med remmar att lyfta med, alltsammans anpassad i en låda och
nätdelen är givetvis skyddsjordad.

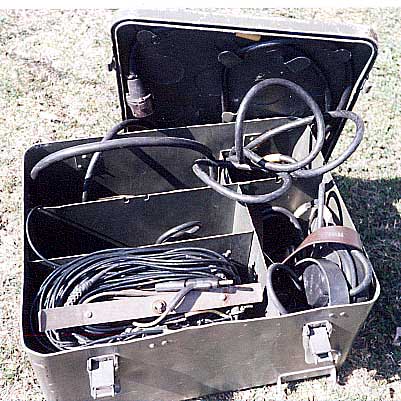

Tillbehörslåda (klicka för större bild). Följande tillbehör finns, stöd, vinda med fyra
9 m antennlinor, 2 används som kastantenn och 2 till motviktslinor, kastlod, lång batterikabel,
hörtelefon, telegrafnyckel, SM-omkopplare, handmikrotelefon, 2 vindor vardera med en 40 m
förlängningskabel för fjärrmanövering av stationen, generatorkabel, hylsnyckel, påse, kort batterikabel,
beskrivning, materialvårdsschema och tillbehörslista. Normal- och marschantenn finns i ett antennkoger.
Nedan några bilder.

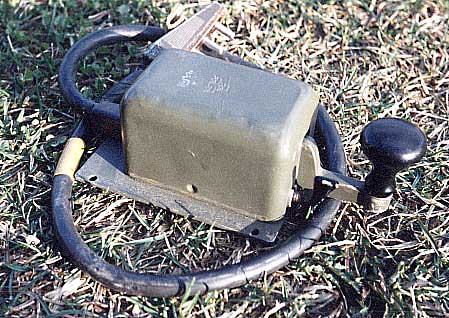

Telegrafnyckel |

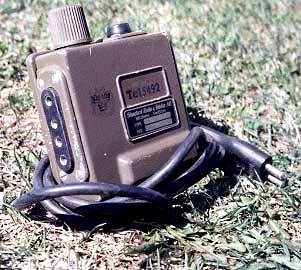

Handmikrotelefon |

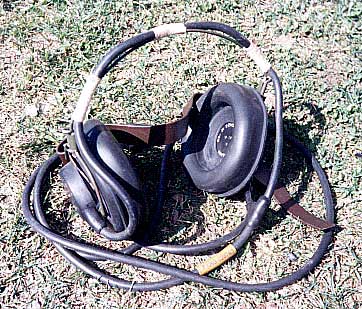

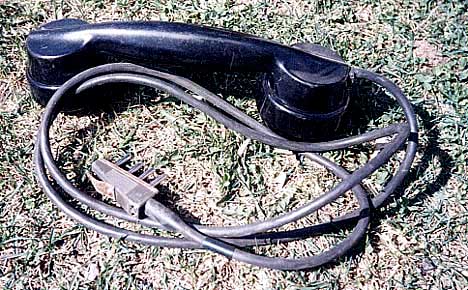

Hötelefon |
SM-omkopplare |
